Универсальный шаблон сварщика УШС-3 (с калибровкой)

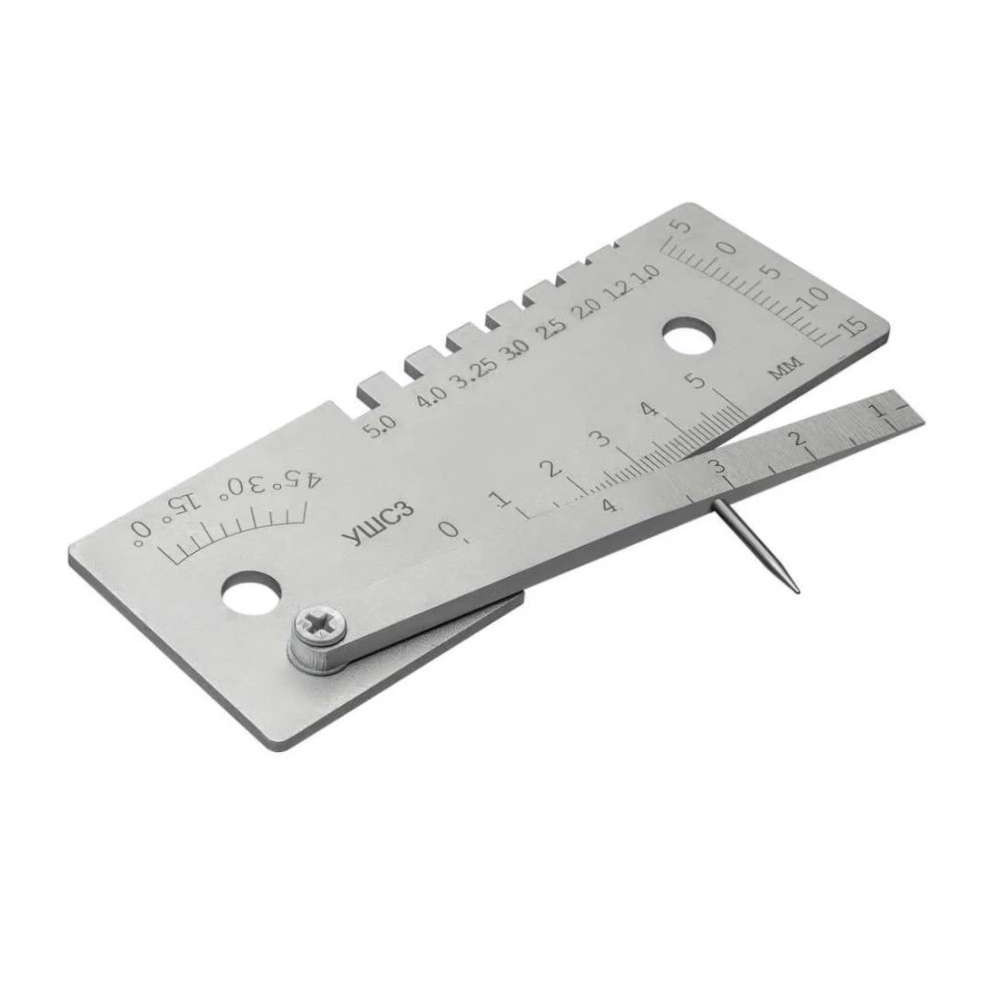

Шаблон состоит из основания 1, соединенного осью 4 с движком 2 и закрепленного на движке указателем 3.Устройство и принцип работы.

Контроль производится следующим образом:

1. Контроль глубины раковин, глубины забоин, превышение кромок глубины разделки стыка до корневого слоя и высоту усиления шва производят при установке шаблона поверхностью А на изделие, затем поворотом движка 2 вокруг оси 4 ввести указатель 3 в соприкосновение с измеряемой поверхностью. Результат считывается против риски К по шкале Г.

2. Контроль зазора производится введением движка 2 его клиновой частью в контролируемый зазор. По шкале И, нанесенной на движке, считывается результат.

3. Контроль притупления шва, ширины шва производить при помощи шкалы Е, пользуясь ею как измерительной линейкой.

4. Контроль углов скоса кромок производится при установке шаблона поверхностью Б на образующую изделия. Затем, поворотом движка 2 совместить без зазора его поверхность В с измеряемой поверхностью. Результат считывается по шкале Д против поверхности движка В.

5. Определение диаметров проволоки производится с помощью пазов Ж. Показатели назначения. Наименование показателя, единица измерения Значение Контроль глубины дефектов (вмятин, забоев) глубины разделки шва до корневого слоя, превышение кромок (шкала Г), мм 0 - 15 Контроль высоты усиления шва (шкала Г), мм 0 - 5 Контроль величины притупления и ширины шва (шкала Е), мм 0 - 50 Контроль зазоров (шкала И), мм 0,5 - 4,0 Контроль углов скоса кромок (шкала Д), градус 0 - 45 Определение номинального значения диаметра электродов, мм 1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0
